信息化時代，信息已經成為影響國家發展和社會進步的關鍵要素。隨著電子商務、電子政務、軍事裝備等領域信息化的深入發展，信息的安全問題日益突出。但人們往往只重視網絡信息安全、計算機U盤讀取信息安全、計算機存儲數據安全等方面，卻忽視了信息設備電磁輻射造成的電磁信號泄漏問題。事實上，國外情報機關獲取信息的重要途徑之一，是利用計算機設備的電磁信號泄漏竊取機密信息。隨著信息設備在政府機要部門、安全機關、金融領域和軍事指揮系統的廣泛使用，電磁信號泄漏問題已變得越來越突出。
任何處于工作狀態的電子設備、電氣設備、計算機、拼接大屏及其信息設備都會產生不同程度的電磁輻射與泄漏，這是無法擺脫的電磁學現象。計算機設備，包括主機、磁盤機、磁帶機、終端機、打印機等；網絡通信設備包括交換機、路由器、投影儀等；線路包括非屏蔽雙絞線等，所有設備及線路都會不同程度地產生電磁輻射造成信息泄漏，如主機中各種數字電路電流泄漏，顯示器視頻信號的電磁泄漏，鍵盤開關機引起的電磁泄漏等。
電子辦公設備在工作時，產生的高頻脈沖引起電磁場的變化，必然要向外輻射電磁波。這些電磁波會把電子辦公設備中的信息帶出去，犯罪分子只要具有相應的接收設備，就可以將電磁波接收，從中竊得秘密信息。
使用專門的偵收設備在1公里開外就能通過電磁輻射獲取信息?；蛟S,此時在離我們辦公樓不遠的地方,正有一雙竊視之眼在利用辦公設備的電磁輻射泄漏，竊密于無形中，亟需運用各種技術手段，對整棟大樓進行信息保護。
電磁信號泄漏系統由泄漏源（信源）、輻射電磁波（信道）、截獲設備（信宿） 3個部分組成。電磁信號的防護要對信源、信道、信宿3個方面綜合考慮:首先，要考慮泄漏源的問題，即盡量阻斷或抑制信息設備的電磁泄漏，使其泄漏出去的電磁輻射最少；其次，針對泄漏出去的電磁波，要最大程度地增加截獲難度，使得很難接受到信息設備的電磁泄漏；再次，如果能截獲到泄漏的電磁波，還應盡可能增加對截獲電磁波的信息復現難度。
電磁信號泄漏防護策略
對于信息設備的電磁信號泄漏，我們采取3個層面的系統防護策略。即抗泄漏、抗截獲、抗復原等3個層面。3個層次的防護策略不是完全獨立的，它們是相互關聯、相互補充的。
目前，防護電磁信號泄漏的方法有：采用低輻射的信息化處理設備、屏蔽加固式修建屏蔽室、相關干擾式技術防護。
相關干擾式防護是一種主動式的信息泄漏防護手段，主要目標是“抗復現”。其核心是把干擾器發射出來的電磁波與信息設備輻射出來的電磁波信號混合在一起，用以掩蓋原來泄漏信息的內容、特征等，即便獲得這一混合信號也無法重構與復現其中的有用信息。
電子信息保護器采用相關干擾技術，通過數字化處理，產生多路與信息設備所產生的信息輻射相關的干擾信號，從而有效保護電子辦公設備的電磁泄漏信息。
能夠有效解決大樓整體電磁信號泄漏的安全問題。
全面性
全面實現大樓或重要場所的多層安全防護、立體安全防護，運用電磁輻射信息防護技術，構成多層次信息安全防護體系，對大樓或重要場所進行有效安全防護；
易用性
符合常規操作習慣，界面友好，業務管理清晰、明確、維護方便高效；
可靠性
系統體系安全可靠、運行安全可靠，提供安全防護措施和手段以防止系統自身受到外部的共計；
可擴展性
系統具有良好的可擴展性，功能設計模塊化，以適應不同的應用環境，并能隨時增加新的內容和功能，進行無縫升級。
國家保密標準BMB4-2000《電磁干擾器技術要求和測試方法》
GJB 6321-2008《軍用計算機電磁泄露干擾器通用規范》
GJB 3947-2000 《軍用電子測試設備通用規范》
根據辦公大樓的無線電磁信號場強和實際環境，在大樓每層樓四周外側的室內，分布式部署電子信息保護器，形成立體的電磁“屏蔽墻”，實時保護辦公大樓內所有電子辦公設備產生的電磁泄漏信息不被偵收和還原。
電子信息保護器通過屏蔽網線連接到中央控制系統（計算機），組成網絡，集中控制防護設備的工作和故障診斷，并記錄工作狀況，形成工作日志。中控系統由計算機在Windows操作系統下，安裝由我公司自主開發的控制系統軟件。中控系統通過網線與各區域交換機連接，各區域交換機又通過網線與該區域的設備連接，形成網絡。同時，通過電源線連接所有樓層的防護設備，集中到總配電箱，可區域化控制設備的啟停。

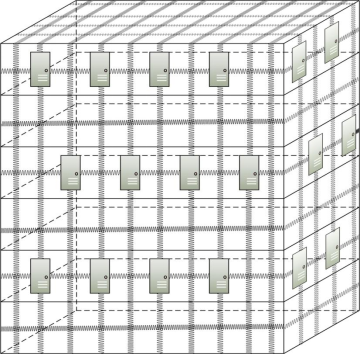

電磁“屏蔽墻”效果示意圖如下：
電子信息保護器，根據信息相關原理，在加擾密碼算法、寬帶調制、寬帶放大等關鍵技術上取得了重大突破，具有極強的抗偵收能力，能夠有效地保護電子信息不被偵收截取。特別適合數據處理應用較多的地方，對于防止信息設備的輻射泄密有著非常明顯的效果。
本產品干擾頻帶寬，覆蓋范圍從1MHz～1.5GHz；應用總體嵌入商密序列，算法加密性高，性能可靠，抗還原能力強。
能夠有效防護由計算機、保密機、復印機、打印機等許多信息處理和交換設備在處理數據和信息交換時產生的電磁信號泄漏等問題。
干擾方式：信息相關；
加密方式：總體嵌入商密序列；
擾頻帶寬：1MHz ～ 1.5GHz (無陷波點)
覆蓋范圍：1MHz～1.5GHz（無陷波點）；
1MHz～230MHz：小于90dBuV(20uW)
230MHz～1.5GHz： 小于97dBuV；
傳導抑制：> 35dB；
整機功耗：小于25W；
工作方式：連續；
工作電壓：AC220V±30V，50HZ±1HZ；
工作溫度：-5℃～+55℃；
相對濕度：30%～95%；
大氣壓力：80KPa～106Kpa；
重量：約1.2Kg
電子信息保護器的安裝位置一般在樓棟墻壁的內壁，隱蔽固定在吊頂?shù)纳戏娇臻g，保護器需要和供電線纜、聯網線纜進行連接。共安裝225臺電子信息保護系統，1至15層奇數層及14層共計9個樓層，每層安裝25臺。屏蔽網線通過交換機連接到系統管理主機，供電線纜統一連接到電源控制箱內，如下圖所示：
電子信息保護器安裝示意圖
系統具備設備運行狀態、工作狀態、故障告警、日志等功能，通過系統的實施，有效增強辦公大樓的立體防護能力及保密能力，提高保密管理效率。
有效解決辦公大樓電磁泄漏形成的失泄密隱患。
通過方案的實施，有效增強辦公大樓的立體防護能力及保密能力。
具備定時開關機的功能，根據保密的需要，可任意設置設備的工作狀態。
設備故障自檢功能。某一設備發生故障，控制中心自動告警，不僅使保密防護設備充分發揮效能，也方便系統維護。
系統日志功能。系統自動記錄工作狀態，方便保密管理和事后查詢。
方便升級。新增設備或擴容不需重建和改造網絡架構。
統一使用，集中管理，不僅使保密防護設備充分發揮效能，也提高了保密管理工作的效率。
電子信息保護器的安裝數量在實際施工時，遵循的是重點位置加強保護，公共次要位置（如衛生間、樓梯口）弱化保護的原則，所以保護器的數量和準確位置可能會有局部的調整，早期安裝位置為設計圖紙大致位置，后期我們會在竣工后提供詳細竣工圖紙。
防護設備通過網線及中繼交換機，最終匯聚至大樓機房或運維人員辦公室（客戶決定），單一網線長度不能超過80米；防護設備電源線統一匯聚至弱電井或弱電機房。
樓層設計圖：
樓層 | 電子信息保護器數量/每層 |
1樓——15樓（1-15層奇數層及14層，共9個樓層） | 25臺 |
總數：225臺 | |
